如何提升環(huán)氧膠抗黃變性能和通透度？UV-1051/UV-1180/UV-1500多款抗黃變助劑實(shí)測(cè)對(duì)比

雙酚A結(jié)構(gòu)的環(huán)氧樹脂在形成固化物后，使用過程中受光熱作用易被氧化形成羰基而發(fā)黃，可添加適量抗氧化劑和紫外線吸收劑等抗黃變助劑，防止和延緩黃變。除了環(huán)氧膠里的助劑本身的色澤透明度會(huì)影響膠粘劑的透明度外，在使用過程中的色變也不可忽略，如在熱氧和紫外照射條件下易黃化，會(huì)降低環(huán)氧劑通透度。

本文對(duì)古德新材料的UV-1051、UV-1180、UV-1500三款抗黃變助劑進(jìn)行環(huán)氧體系的黃變測(cè)試，分常溫室內(nèi)放置、烤箱高溫、戶外日曬三個(gè)場(chǎng)景進(jìn)行對(duì)比。

測(cè)試樣品：環(huán)氧樹脂128，苯甲醇，AGE，改性脂環(huán)胺，抗黃變助劑(UV-1051，UV-1180，UV-1500)

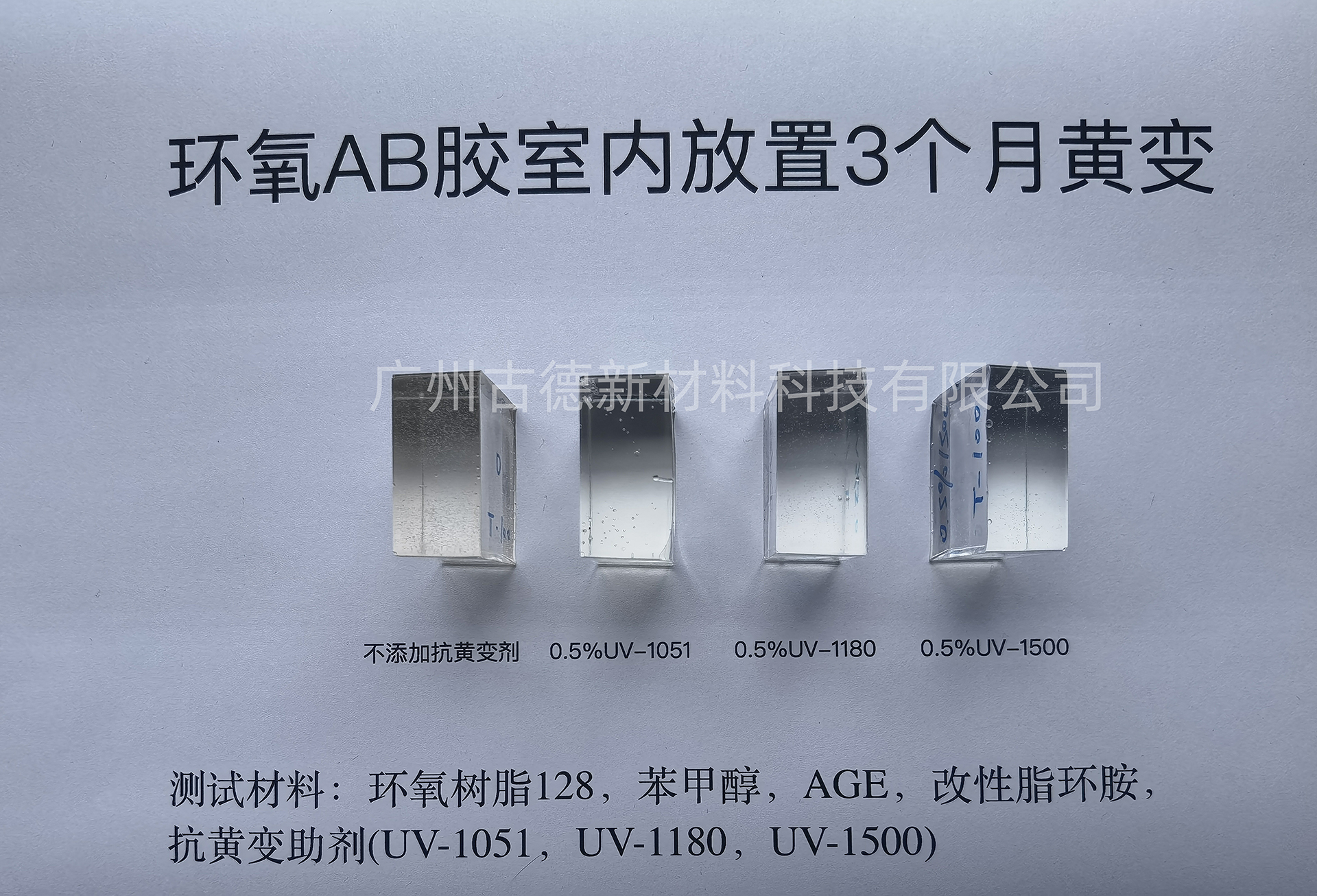

實(shí)驗(yàn)一：抗黃變助劑添加量0.5%，常溫(16-33°C)室內(nèi)放置3個(gè)月，觀察黃變程度。

從上圖觀察，3個(gè)月室內(nèi)放置，添加0.5%UV-1500的樣品為最通透，0.5%UV-1180次之，0.5%UV-1051比UV-1180略差一點(diǎn)點(diǎn)，但也非常接近，不添加的樣品黃變比較明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級(jí)，如下表。

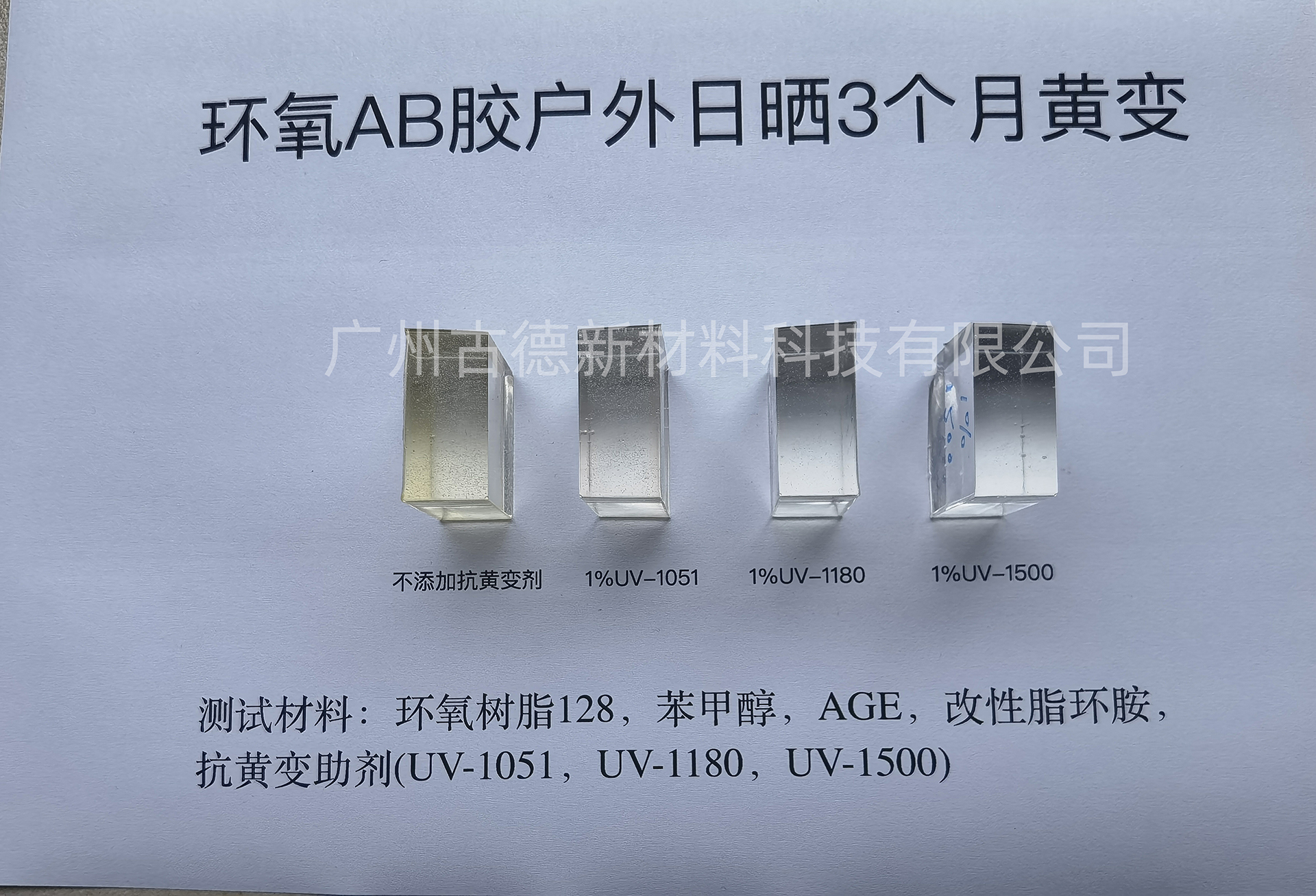

測(cè)試實(shí)驗(yàn)二：抗黃變助劑添加量1%，(廣州23年9月-23年11月)戶外日曬放置3個(gè)月，觀察黃變程度。

從上圖觀察，3個(gè)月戶外日曬放置，添加1%UV-1500的樣品為最通透，1%UV-1180略差一點(diǎn)點(diǎn)，1%UV-1051也不錯(cuò)，三者較為接近，不添加的樣品黃變非常明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級(jí)，如下表。

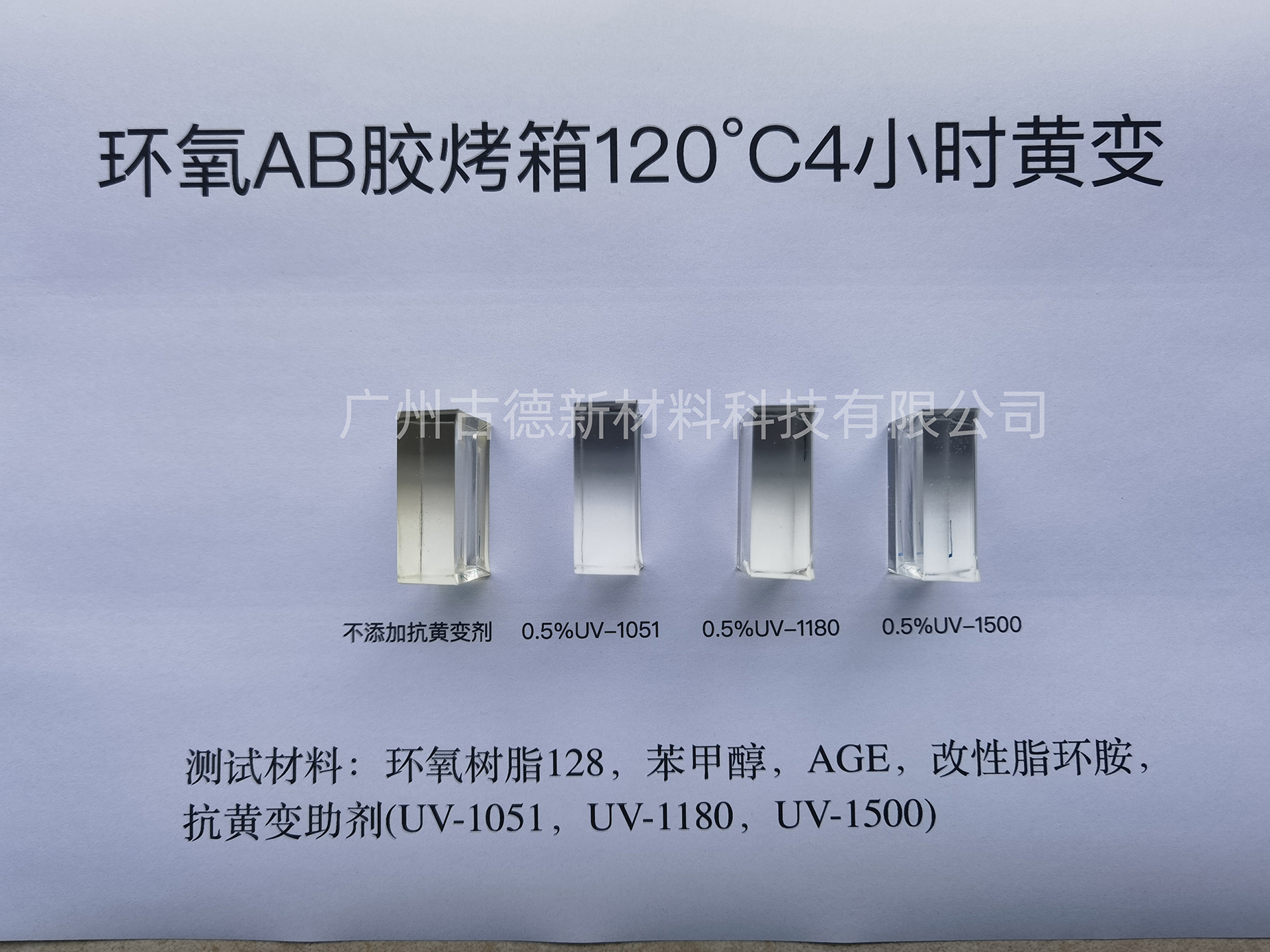

測(cè)試實(shí)驗(yàn)三：抗黃變助劑添加量0.5%，烤箱120°C放置4小時(shí)，觀察黃變程度。

從上圖觀察，120°高溫烤箱放置4小時(shí)，添加0.5%UV-1051的樣品為最通透，添加0.5%UV-1500略差一點(diǎn)點(diǎn)，添加0.5%UV-1180發(fā)生輕微黃變，不添加的樣品黃變明顯。由于照片與肉眼觀察還是有一定差異性，下面用黃變系數(shù)表示黃變等級(jí)，如下表。

注：以上資料是由古德實(shí)驗(yàn)室在特定條件下測(cè)定的典型數(shù)據(jù)，僅為客戶提供參考，產(chǎn)品的使用性由客戶的認(rèn)證程序所決定，建議客戶在購買大貨前先測(cè)試產(chǎn)品。
